45 थ्रेडेड अंत के साथ स्टील फोल्डेड क्लेविस रॉड
45 थ्रेडेड अंत के साथ स्टील फोल्डेड क्लेविस रॉड
45 थ्रेडेड अंत के साथ स्टील फोल्डेड क्लेविस रॉड
ब्रांड का नाम
EB
उत्पाद मॉडल
स्वीकृत ड्राइंग के अनुरूप
उद्गम देश
चीन
यूनिट मूल्य
Quotation based on drawing and quantity
उत्पाद सारांश
45 थ्रेडेड अंत के साथ स्टील फोल्डेड क्लेविस रॉड ईबी कास्टिंग फोरक्ड रॉड संदर्भ फोटो जिसमें क्लीविस का रूप और घुमावदार शाफ्ट दिखाया गया है। कनेक्शन आयाम अनुमोदित भाग ड्राइंग द्वारा निर्धारित किए जाते हैं। उत्पाद विनिर्देश उत्पाद का रूप: फोल्ड फोर्क-एंड कनेक्टिंग रॉड सामग्रीः 45 कार्बन संरचनात्मक स्टी...
उत्पाद विवरण
प्रमुखता देना:
45 स्टील कवेलिस छड़ें
,गिल्टेड क्लिव्स रॉड
,फोर्ज स्टील के क्लिव्स रॉड
सामग्री:
45 कार्बन संरचनात्मक स्टील
उत्पाद का वर्णन
45 थ्रेडेड अंत के साथ स्टील फोल्डेड क्लेविस रॉड

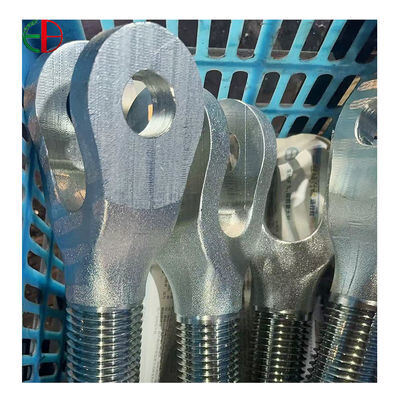

ईबी कास्टिंग फोरक्ड रॉड संदर्भ फोटो जिसमें क्लीविस का रूप और घुमावदार शाफ्ट दिखाया गया है। कनेक्शन आयाम अनुमोदित भाग ड्राइंग द्वारा निर्धारित किए जाते हैं।उत्पाद विनिर्देश
- उत्पाद का रूप: फोल्ड फोर्क-एंड कनेक्टिंग रॉड
- सामग्रीः 45 कार्बन संरचनात्मक स्टील
- कनेक्शन विशेषताएंः क्लिव अंत और बाहरी रूप से घुमावदार शाफ्ट
- पिन छेद और कांटा अंतरः पिन और लुग ड्राइंग के लिए
- थ्रेड का आकार और पिचः अनुमोदित थ्रेड विनिर्देश के अनुसार
- गर्मी उपचारः आदेशित भाग के लिए निर्दिष्ट के रूप में
- सतह की स्थितिः आदेश के साथ सहमत परिष्करण और सुरक्षा
- निरीक्षण का फोकसः कांटा की संरेखण, छेद की स्थिति और धागे के फिट
डुअल इंटरफेस डिजाइन के साथ फोर्गेड कनेक्शन
ईबी कास्टिंग 45 स्टील फोल्डेड क्लीव्स रॉड की आपूर्ति करता है, जिसमें ड्राइंग आधारित यांत्रिक कनेक्शन के लिए ग्रिड किए गए अंत होते हैं।जबकि घुमावदार शाफ्ट संबंधित घुमावदार घटक से जुड़ा हुआ हैइन दोनों इंटरफेस को एक भाग में लाना रॉड को उपयोगी बनाता है जहां एक पिन कनेक्शन को एक निर्दिष्ट पेंच कनेक्शन के साथ जोड़ा जाना चाहिए।
उत्पाद को उसके पूर्ण कनेक्शन ज्यामिति द्वारा परिभाषित किया जाता है: कांटा अंतर, कान की मोटाई, पिन-छेद की स्थिति, शांक आयाम और धागे के विवरण। इन विशेषताओं को एक विधानसभा के रूप में माना जाना चाहिए।एक छड़ी जो धागे के लिए फिट बैठता है लेकिन सही कांटा रिक्ति प्रदान नहीं करता है इच्छित कनेक्शन समारोह प्रदर्शन नहीं कर सकते, भले ही इसकी समग्र उपस्थिति मूल भाग के समान हो।
45 कार्बन स्टील और कस्टम प्रसंस्करण
45 कार्बन संरचनात्मक स्टील इस उत्पाद के लिए सामग्री आधार है। इसके अंतिम यांत्रिक गुण सामग्री की स्थिति, अनुभाग आकार और निर्दिष्ट गर्मी उपचार पर निर्भर करते हैं।आदेश में अपेक्षित वितरण की स्थिति और किसी भी स्वीकृति परीक्षण को इंगित करना चाहिए, ताकि सामग्री का चयन और प्रसंस्करण घटक के वास्तविक कर्तव्य से जुड़ा हो।
फोर्जिंग मूल छड़ी और कांटे के रूप को स्थापित करता है, जिसके बाद ड्राइंग के लिए आवश्यक परिष्करण कार्य होते हैं।असर के चेहरे और धागे विशेष ध्यान की आवश्यकता है क्योंकि वे सीधे अन्य घटकों के साथ इंटरफेसजहां गर्मी उपचार की आवश्यकता होती है, विनिर्माण अनुक्रम में अंतिम आयामों और सतह की स्थिति पर इसके प्रभाव को ध्यान में रखना आवश्यक है।
विश्वसनीय असेंबली के लिए थ्रेडेड एंड स्पेसिफिकेशन
धागे के विनिर्देश में इसका नाम, पिच, दिशा, सहिष्णुता वर्ग और प्रयोग योग्य लंबाई का उल्लेख होना चाहिए।ये विवरण निर्धारित करते हैं कि छड़ी अपने संभोग घटक फिट होगा और इच्छित संलग्नता प्रदान करते हैं. एक बाहरी धागा जो एक तस्वीर में सही दिखता है वह एक पूर्ण ड्राइंग कॉलआउट का विकल्प नहीं है,विशेष रूप से एक पुराने कनेक्शन को बदलने या विभिन्न आपूर्तिकर्ताओं के उपकरणों के साथ काम करते समय.
थ्रेडेड और गैर थ्रेडेड अनुभागों के बीच संक्रमण भी आयामी समीक्षा में आता है।रनोट अनुदान और किसी भी wrenching सुविधाओं को कैसे कनेक्शन इकट्ठा किया जा सकता है और सुरक्षित प्रभावितयदि संयोजन में एक अलग लॉक घटक का उपयोग किया जाता है, तो भाग के निर्माण के बाद जोड़ने के बजाय रॉड के साथ इसकी बैठने और रिक्त स्थान की आवश्यकताओं पर विचार किया जाना चाहिए।
क्लीविस ज्यामिति और आंदोलन के लिए मंजूरी
अंदर के कांटे के अंतराल में युग्मन के लिए जगह होनी चाहिए, जबकि पिन-होल के व्यास और स्थिति को अपेक्षित पिन व्यवस्था के अनुरूप होना चाहिए।किनारे की दूरी और पिन अक्ष और रॉड अक्ष के बीच संबंध महत्वपूर्ण ड्राइंग विशेषताएं हैंजहां जोड़ पर आंदोलन की आवश्यकता होती है, आसपास के भागों को नियोजित यात्रा के दौरान पर्याप्त रिक्ति की आवश्यकता होती है।
विशिष्ट परियोजनाओं में मैकेनिकल असेंबली के लिए प्रतिस्थापन लिंकेज रॉड और कस्टम कनेक्टिंग हार्डवेयर शामिल हैं। आवेदन उपयुक्तता पूर्ण संयुक्त डिजाइन और सेवा भार पर निर्भर करती है।चयनित पिन, संभोग लुग, धागा जुड़ाव और प्रतिधारण व्यवस्था सभी कनेक्शन में योगदान देते हैं; एक नए भाग को निर्दिष्ट करने या मौजूदा डिजाइन को बदलने पर इनकी एक साथ समीक्षा की जानी चाहिए।
गुणवत्ता आश्वासन और निरीक्षण दिशानिर्देश
उपयोगी निरीक्षण बिंदुओं में कांटा अंतर, छेद संरेखण, धागा फिट, प्रासंगिक लंबाई और किसी भी निर्दिष्ट सतह खत्म शामिल हैं।सामग्री और गर्मी उपचार दस्तावेज आदेश आवश्यकताओं में पहचाना जा सकता हैस्पष्ट स्वीकृति मानदंड तैयार भाग को संयोजन ड्राइंग से जोड़ने में मदद करते हैं और उत्पादन या रखरखाव स्टॉक में प्रवेश करने से पहले इनकमिंग निरीक्षण को सरल बनाते हैं।
ईबी कास्टिंग को अपना ड्राइंग, धागा नाम, संभोग पिन विवरण और आवश्यक मात्रा भेजें। प्रतिस्थापन के लिए, मूल भाग संदर्भ और इकट्ठा कनेक्शन की तस्वीरें शामिल करें।वास्तविक संभोग भागों के आसपास निर्दिष्ट एक छड़ी चुनें, कि कांटा और धागा शुरू से ही एक साथ काम कर रहे हैं।
