| एमओक्यू: | 5 किग्रा/किग्रा |
| कीमत: | $0.09 - $10.00/ Piece |
| मानक पैकेजिंग: | पैलेट |
| वितरण अवधि: | यह ऑर्डर की जाने वाली मात्रा पर निर्भर करता है। |
| भुगतान विधि: | टी/टी या एल/सी द्वारा |
| आपूर्ति क्षमता: | प्रति वर्ष 10000 टन |
कस्टम एल्यूमीनियम घटकों की शुरुआत एक कास्ट आकार या उपयुक्त जाली उत्पाद से हो सकती है, इससे पहले कि उनकी कार्यात्मक सतहों को मशीन किया जाए। यह सूची मूल निम्न-दबाव, रेत और निवेश-कास्टिंग दायरे और नामित A356, 6061 और 6063 सामग्रियों को एक साथ लाती है। व्यावहारिक प्रारंभिक बिंदु भाग से सामग्री के रूप का मिलान करना है, फिर विनिर्माण मार्ग को परिभाषित करना है।
कास्टिंग एक मोल्ड में प्रारंभिक घटक ज्यामिति बनाता है। मशीनिंग सामग्री को हटाकर चयनित तैयार सतहों और आयामों को स्थापित करती है। एक महत्वपूर्ण शरीर और कई सटीक इंटरफेस वाले भाग के लिए, ये चरण विभिन्न उद्देश्यों की पूर्ति करते हैं: कास्टिंग सामान्य आकार की आपूर्ति करती है, जबकि ड्राइंग उन विशेषताओं की पहचान करती है जिन्हें आगे काम करने की आवश्यकता होती है।
रेत कास्टिंग एक आकार की रेत मोल्ड का उपयोग करती है, जबकि निवेश कास्टिंग एक सिरेमिक मोल्ड बनाने के लिए एक डिस्पोजेबल पैटर्न का उपयोग करती है। निम्न-दबाव भरना मोल्ड में धातु पेश करने की एक विधि है। ये शब्द विभिन्न प्रक्रिया तत्वों का वर्णन करते हैं, इसलिए कोटेशन में घटक के लिए प्रस्तावित वास्तविक मार्ग की पहचान करने की आवश्यकता है।
A356 एक एल्यूमीनियम कास्टिंग मिश्र धातु है जिसका उपयोग उन अनुप्रयोगों में किया जाता है जिनमें कास्ट प्रारंभिक आकार की आवश्यकता होती है। इसके विपरीत, 6061 और 6063 को सामान्यतः जाली मिश्र धातुओं के रूप में निर्दिष्ट किया जाता है, जैसे स्टॉक या एक्सट्रूडेड उत्पाद। इसलिए, एक कास्टिंग डिज़ाइन को स्पष्ट रूप से अपनी कास्टिंग ग्रेड की पहचान करनी चाहिए; तीन सामग्री नाम विनिमेय प्रक्रिया निर्देश नहीं हैं।
जहां आवश्यकता एक मशीनयुक्त 6061 या 6063 घटक है, प्रारंभिक उत्पाद रूप विनिर्देश का हिस्सा है। जहां यह बाद में मशीनिंग के साथ एक A356 कास्टिंग है, कास्टिंग ड्राइंग और तैयार-भाग ड्राइंग को उन चरणों के बीच संबंध का वर्णन करना चाहिए।
कास्ट डिज़ाइन के लिए, इच्छित दीवारों, आंतरिक स्थानों और अतिरिक्त मशीनिंग की आवश्यकता वाली सतहों को चिह्नित करें। मशीनयुक्त सुविधाओं के लिए, संदर्भ डेटम और बोर, माउंटिंग फेस या छेद की पहचान करें जो असेंबली निर्धारित करते हैं। एक ड्राइंग जो इन आवश्यकताओं को अलग करती है, आपूर्तिकर्ता कोटेशन को अधिक विशिष्ट बनाती है।
विशिष्ट डिज़ाइन चर्चाओं में उपकरण निकाय, कस्टम कवर और माउंटिंग घटक शामिल हैं। ये उदाहरण किसी विशेष स्थापना के लिए उपयुक्तता को प्रमाणित करने के बजाय श्रेणी को दर्शाते हैं। अनुरोधित भाग के लिए भार, सेवा की स्थिति और स्वीकृति आवश्यकताओं की समीक्षा की जाती है।
टूलिंग और नमूना अनुमोदन एक कास्टिंग परियोजना के लिए प्रासंगिक हो सकते हैं, जबकि स्टॉक रूप और मशीनिंग का दायरा एक जाली-भाग पूछताछ पर हावी हो सकता है। वर्णन करें कि कौन सी आपूर्ति अवस्था आवश्यक है और क्या मौजूदा ड्राइंग या नमूना नियंत्रक संदर्भ है।
चयनित मिश्र धातु, प्रक्रिया और तैयार आयामों को एक साथ रिकॉर्ड करें। यह कोटेशन की तुलना करने और उसी घटक को फिर से ऑर्डर करने के लिए एक सुसंगत आधार बनाता है।
| पैरामीटर | उत्पाद विनिर्देश |
|---|---|
| सूचीबद्ध सामग्री | A356 / 6061 / 6063, व्यक्तिगत रूप से चयनित |
| कास्टिंग दायरा | निम्न-दबाव, रेत या निवेश-कास्टिंग पूछताछ; डिज़ाइन के अनुसार मार्ग की समीक्षा की गई |
| प्रारंभिक रूप | मिश्र धातु से मेल खाने वाली कास्टिंग या जाली स्टॉक/प्रोफ़ाइल |
| घटक ज्यामिति | कस्टम ड्राइंग या स्वीकृत भाग परिभाषा |
| द्वितीयक मशीनिंग | निर्दिष्ट चेहरे, बोर, छेद और मिलान सुविधाएँ |
| डिलीवरी की स्थिति | ऑर्डर में बताई गई सामग्री-विशिष्ट स्थिति |
| सतह की आवश्यकताएं | परिभाषित कास्ट, मशीनयुक्त और तैयार क्षेत्र |
| स्वीकृति संदर्भ | स्वीकृत सामग्री, प्रक्रिया और तैयार-भाग विनिर्देश |
सामग्री, विनिर्माण मार्ग और तैयार ड्राइंग को कनेक्ट करें। स्पष्ट रूप से स्कोप किए गए कोटेशन के लिए अपने एल्यूमीनियम घटक प्रोजेक्ट को EB Castings के साथ साझा करें।

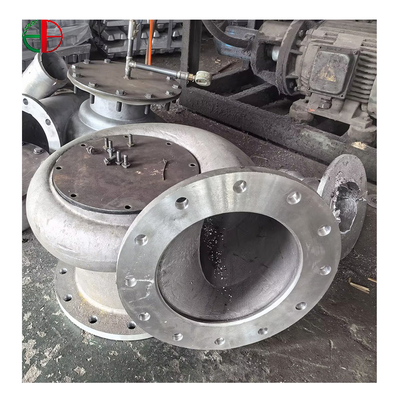

तस्वीरें घटक उदाहरणों को दर्शाती हैं; आपूर्ति किया गया भाग स्वीकृत ड्राइंग और ऑर्डर विनिर्देश का पालन करता है।
|
|
